Usage | Classe de béton (min.) | Consistance (min.) | Dosage indicatif | épaisseur minimale | Armatures minimales |
|---|---|---|---|---|---|
Industriel | C30/37 à C35/45 | S3 à S4 | 350–380 kg/m³ | 16–20 cm selon trafic | Treillis soudés renforcés + barres locales |
Non industriel | C25/30 à C30/37 | S3 | 320–350 kg/m³ | 12–16 cm | Treillis soudé courant (p. ex. ST25C) |
Maisons individuelles | C25/30 | S3 | 300–320 kg/m³ | 12–15 cm | Treillis soudé courant + renforts aux ouvertures |
Norme DTU 13.3 : exigences et classes pour dallages industriels, non industriels et maisons
Une dalle pleine en béton armé est un élément structurel plan, coulé sur place, dont la mission est de reprendre, répartir et transmettre les sollicitations vers le sol ou la structure porteuse. On la rencontre pour une terrasse, un plancher de logement ou une fondation plate-forme. Pour assurer solidité, durabilité et sécurité, on définit une épaisseur adaptée, des armatures bien disposées et un béton conforme, le tout établi par un calcul méthodique et une prise en compte rigoureuse des charges.
La norme DTU 13.3 encadre la conception et la mise en œuvre des dallages portés ou sur terre-plein. Elle distingue trois univers d’usage: les sites industriels, les autres usages non industriels (commerces, établissements recevant du public, parkings légers) et les maisons individuelles. À chaque catégorie correspondent des prescriptions en termes de classe de béton, de consistance, de dosage, d’armatures, d’épaisseur minimale et de contrôle. Le dimensionnement s’effectue en cohérence avec les charges prévisibles et les conditions d’exposition, avec un calcul spécifique quand le trafic est roulant ou ponctuel.
Usage | Classe de béton (min.) | Consistance (min.) | Dosage indicatif | épaisseur minimale | Armatures minimales |
|---|---|---|---|---|---|
Industriel | C30/37 à C35/45 | S3 à S4 | 350–380 kg/m³ | 16–20 cm selon trafic | Treillis soudés renforcés + barres locales |
Non industriel | C25/30 à C30/37 | S3 | 320–350 kg/m³ | 12–16 cm | Treillis soudé courant (p. ex. ST25C) |
Maisons individuelles | C25/30 | S3 | 300–320 kg/m³ | 12–15 cm | Treillis soudé courant + renforts aux ouvertures |
En pratique, le DTU rappelle l’importance d’une étude béton et d’une étude de sol proportionnées à l’enjeu. Une reconnaissance géotechnique, la qualification du support (plate-forme, couche de forme, portance mesurée) et l’analyse des sollicitations d’exploitation servent de base au calcul et à l’adaptation des dispositions constructives aux charges réelles.
Le rapport des portées (ρ) et son impact sur la portance des dalles béton armé
Le rapport des portées ρ = lcourte / llongue gouverne le sens de transmission des efforts. Il permet un calcul rationnel de la répartition des moments: si la dalle est très allongée, elle se comporte quasi comme une poutre large; si elle est proche du carré, la sollicitation se partage dans les deux directions.
Définition et influence du rapport des portées sur le sens de portance
On définit ρ comme le quotient de la plus petite portée par la plus grande. Lorsque ρ ≤ 0,5, la dalle est dite principalement porteuse dans le sens de la petite dimension; les moments prédominants y sont dirigés perpendiculairement aux appuis parallèles à la grande longueur. Cette lecture simplifie le calcul des efforts.
Lorsque ρ > 0,5, la dalle participe dans les deux sens. Les courbes isostatiques s’ouvrent alors suivant les deux axes, et la répartition des armatures devient bidirectionnelle, notamment près des angles, où l’on rencontre des pics de moment négatif.
Différences entre dalle porteuse à portance unidirectionnelle et bidirectionnelle
Deux comportements structuraux coexistent, avec des conséquences pratiques sur les armatures et les appuis. Pour ancrer ces notions, le bureau d’études qui accompagne « Atelier Rive Sud » sur un petit immeuble illustre souvent la décision de conception par une matrice simple.
Portance unidirectionnelle: appuis parallèles dominants, bandes de moments dans un sens, armatures principales alignées perpendiculairement à ces appuis.
Portance bidirectionnelle: participation transversale significative, armatures croisées et chapeaux aux appuis dans les deux directions, contrôle serré des poinçonnements.
Identifier correctement ce comportement à partir de ρ évite un sous-dimensionnement des zones d’angles et des appuis internes, critique pour la pérennité.
Dimensionnement des dalles en béton armé : épaisseur, charges et efforts internes
Ce chapitre aborde l’épaisseur efficace, l’inventaire des actions et l’estimation des sollicitations. Pour un lecteur maîtrisant la VEFA comme pour un artisan, ces repères rendent la lecture d’une note de dimensionnement immédiate et utile sur le chantier.
Calcul pratique de l’épaisseur selon type et configuration des appuis
En première approche, on retient des règles de pouce dépendant des appuis. Avec appuis simples sur deux côtés opposés, l’épaisseur varie souvent entre 1/25 et 1/30 de la portée libre, sous réserve de flèche admissible et de fissuration. En dalles continues, on descend parfois vers 1/30 à 1/35, grâce aux moments négatifs aux appuis qui améliorent la rigidité.
Pour les usages courants: terrasse sur terre-plein peu chargé, logement individuel, garage léger, on trouve des repères: 12 à 15 cm pour un plancher domestique et 15 à 18 cm pour un petit local technique. Ces repères ne remplacent pas un calcul d’ingénierie, mais ils donnent un ordre de grandeur d’épaisseur avant esquisse.
Analyse des charges permanentes et d’exploitation avec combinaisons ELU et ELS
On distingue les permanentes (poids propre, cloisons, chapes, revêtements) et les variables (occupation, mobilier, neige, équipements mobiles). Les combinaisons aux états limites s’écrivent classiquement à l’ELU: 1,35·Gk + 1,5·Qk, et à l’ELS quasi-permanent: Gk + ψ2·Qk, ou fréquent: Gk + ψ1·Qk, selon l’usage. On consolide les hypothèses de charges par un calcul rigoureux, puis on vérifie la flèche et l’ouverture de fissures aux combinaisons ELS.
Pour un commerce de proximité, la catégorie d’utilisation des Eurocodes conduit à des valeurs supérieures à un logement. La bonne identification des charges évite les surcoûts en acier et en béton tout en verrouillant la sécurité.
Évaluation des moments fléchissants et efforts tranchants en portance unidirectionnelle
Pour une travée simplement appuyée sous charge uniformément répartie q, les ordres de grandeur donnent Mmax = q·l²/8 et Vmax = q·l/2. En dalle continue avec appuis multiples, on retient souvent des coefficients: Mchamp ≈ q·l²/12, Mappui ≈ q·l²/12 à 1/10, à affiner par calcul filaire ou méthode des bandes équivalentes. La prise en compte des travées voisines et des discontinuités d’appui affine ce calcul.
La maîtrise de la flèche admissible implique un contrôle de la rigidité EI. En pratique, on ajuste l’épaisseur ou l’armature tendue pour tenir l’ouverture de fissures et les déformations sous usage courant.

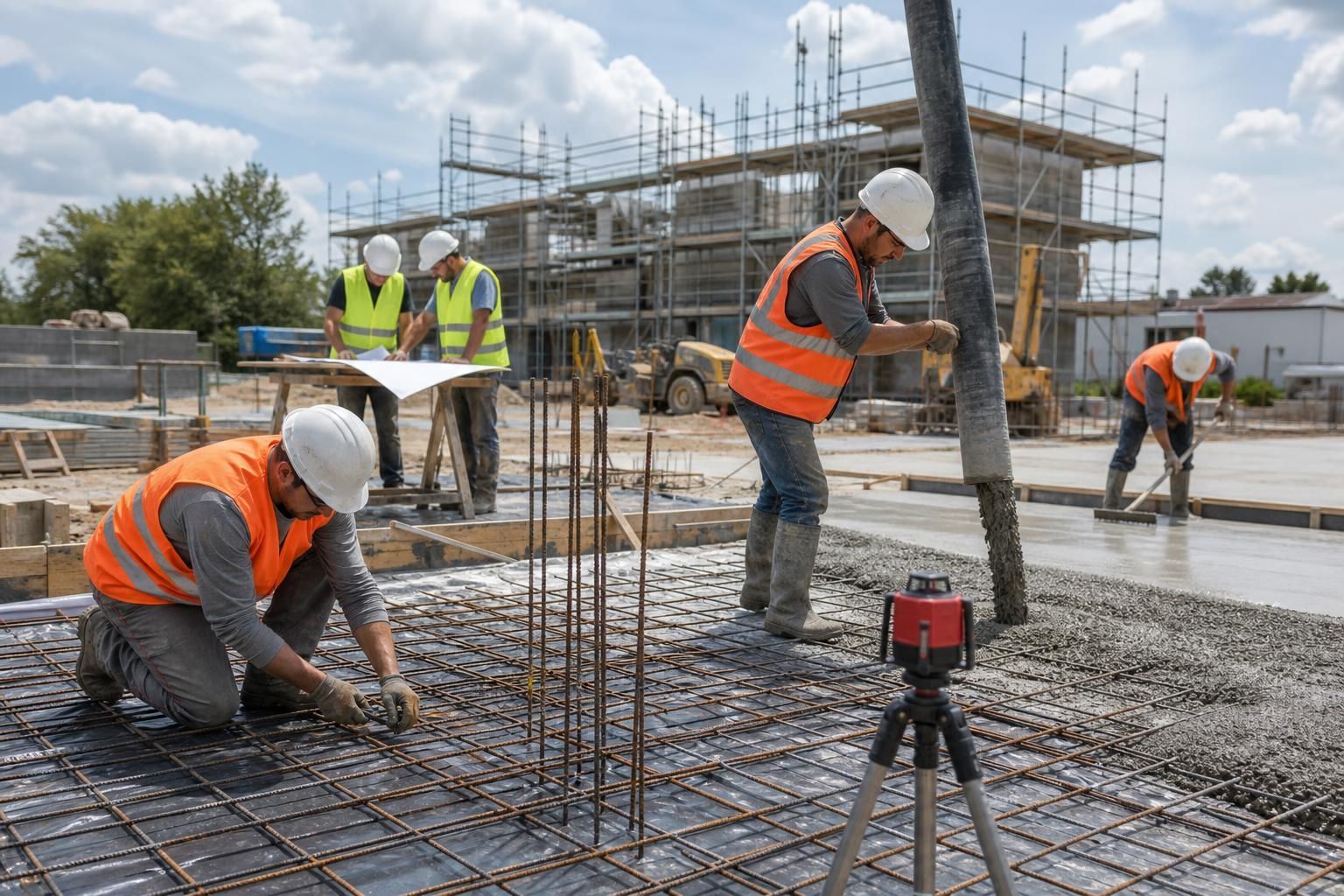

Calcul du ferraillage et répartition des armatures dans les dalles en béton armé
Le ferraillage transforme une plaque de béton en système composite résistant à la traction. Le choix des aciers, leur ancrage, leur répartition supérieure et inférieure, conditionnent la robustesse du plancher au-delà des seuls numéros de plan.
Détermination de la hauteur utile et dimensionnement de la section d’acier
On définit la hauteur utile d = h − enrobage − Ø/2, avec h hauteur totale, enrobage minimal conforme à l’exposition (souvent ≥ 30 mm en intérieur courant) et Ø le diamètre des barres principales. À partir du moment de calcul MEd, on évalue le moment réduit μ = MEd / (b·d²·fcd) pour sélectionner l’armature tendue et la levée de compression.
La section d’acier tendue minimale se vérifie habituellement avec As,req = MEd / (z·fyd), z étant le bras de levier (≈ 0,9·d dans la plupart des cas). Une maîtrise de l’épaisseur améliore le bras de levier et réduit l’acier nécessaire, ce qui explique l’intérêt d’optimiser le h en phase esquisse.
Conditions de vérification de la section d’armature et utilisation de l’acier de répartition
On contrôle la non-fragilité (domaine 3 évité), le pourcentage minimal d’acier pour fissuration, la traction diagonale au cisaillement, et l’ancrage dans les zones d’appuis. Les aciers de répartition, généralement orthogonaux aux barres principales, limitent la fissuration et reprennent la dilatation différentielle. Une épaisseur régulière, un pas d’armatures adapté et un respect strict de l’enrobage garantissent une surface durable et peu sensible aux chocs.
Méthode de calcul des moments et armatures pour dalles à portance bidirectionnelle
Pour ρ > 0,5, on adopte des coefficients de moments issus des abaques (p. ex. la méthode de Marcus ou les tableaux de l’Eurocode 2): Mx = αx·q·lx² et My = αy·q·ly², avec αx et αy fonction de ρ et des conditions d’appui. On répartit l’acier dans les deux sens, avec renforts d’angles lorsque les deux bords sont encastrés ou continus. L’ajustement fin des armatures profite d’une épaisseur constante et d’un calepinage d’appuis régulier.
Répartition des armatures supérieures et proportions au niveau des appuis
Aux appuis, on installe des armatures supérieures dites chapeaux pour reprendre les moments négatifs: typiquement 50 à 70 % de l’acier tendu de travée, prolongés d’au moins 0,3·l de part et d’autre de l’appui selon la continuité. Les zones d’angles en dalles bidirectionnelles reçoivent des barres concentrées en nappes croisées, avec contrôle du poinçonnement au droit des poteaux.
Le respect des pas maximaux entre barres (souvent ≤ 20 cm en zone tendue) et un contrôle serré des recouvrements évitent les concentrations d’efforts et participent à une épaisseur réellement efficace au service.
Usage courant | h recommandé (cm) | Catégorie d’utilisation | Exemple de revêtement |
|---|---|---|---|
Terrasse privative | 12–14 | Légère | Pavés, carrelage collé |
Plancher logement | 14–16 | Résidentielle | Chape + parquet/stratifié |
Garage particulier | 15–18 | Charges roulantes légères | Quartzé ou résine mince |

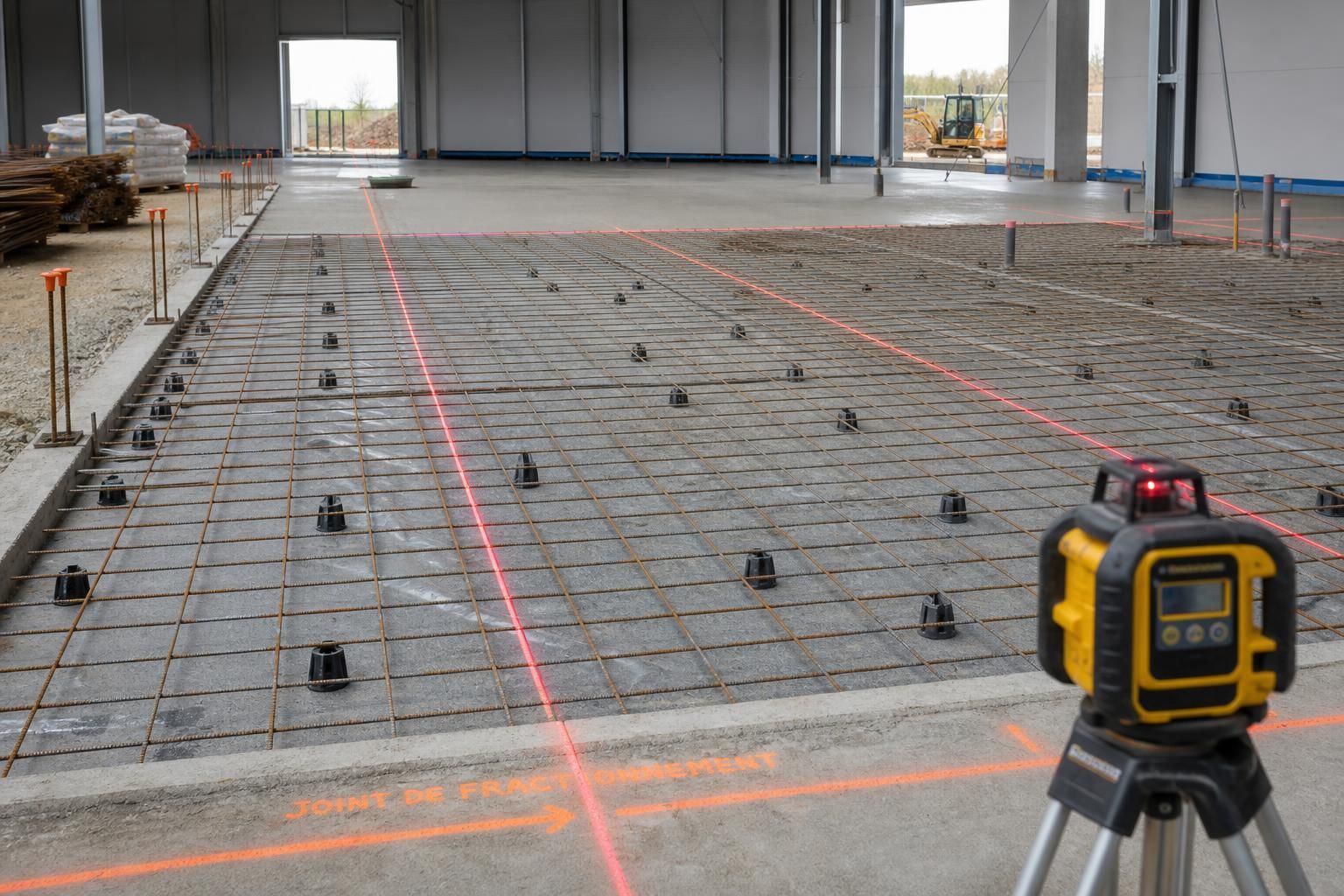

Aspects du support et préparation du terrain pour la mise en œuvre du dallage
Un dallage performant commence au sol. On met en place une plate-forme stable (grave compactée), une couche de réglage nivelée, puis éventuellement un film polyéthylène ou un isolant si exigé par le programme. Les joints sont calepinés: construction, retrait, dilatation, isolement des poteaux et des murs porteurs.
Sur un chantier d’école à Lyon, la maîtrise d’œuvre a imposé un écran antipollution au contact du terrain, une cure soignée (toiles humides + produit de cure) et un traitement de surface quartzé. Ces opérations limitent l’évaporation, réduisent la micro-fissuration et assurent une surface d’usure homogène.
Recommandations pratiques sur matériaux, armatures et contrôle de la fissuration
Le choix du béton tient compte de l’environnement (intérieur sec, extérieur, cycles gel-dégel, sels). On retient des classes de résistance conformes au DTU et des granulométries compatibles avec l’enrobage et les entre-axes. Les aciers HA de classe B500B ou équivalente offrent une ductilité appréciable et une mise en œuvre souple.
Les bonnes pratiques incluent des cales d’enrobage stables, l’alignement des nappes, l’évitement des recouvrements en zones de moments maximaux, et un ordre de coulage compatible avec la partition des joints. Le contrôle de la fissuration se pilote par le pas des barres, leur diamètre, la quantité minimale d’acier de surface et la cure. Les fissures fines, maîtrisées et non évolutives, sont compatibles avec la durabilité lorsque l’enrobage et la perméabilité sont respectés.
Reconnaissance géotechnique et essais pour sécuriser la portance du support
Pour les maisons individuelles ou groupées, une reconnaissance géotechnique préalable est essentielle: sondages, description des horizons, sensibilité à l’eau, présence d’argiles gonflantes. En l’absence d’étude, une enquête de sol simplifiée et des essais à la plaque (type EV2) chiffrent la portance et assoient la stratégie de renforcement de la plate-forme.
Un maître d’ouvrage à Bordeaux a réduit ses coûts de reprise après avoir mesuré la portance réelle, démontrant qu’un compactage complémentaire et un géotextile renforcé suffisaient. La donnée fiable au départ épargne des reprises coûteuses à l’arrivée.
Joints, cure et finitions: la maîtrise des détails qui font la différence
Les joints de retrait se tracent rapidement après le tirage, avant l’apparition des premières microfissures, avec profondeur ≈ 1/3 de la dalle et un maillage régulier. Les joints d’isolement désolidarisent des éléments verticaux; ceux de dilatation gèrent les variations dimensionnelles sur grandes longueurs.
La cure protège la peau du béton des chocs thermiques et du dessèchement. Les finitions varient: talochée, lissée mécaniquement, quartzée, résinée. Chaque choix a des implications sur l’entretien et l’adhérence; il doit être en phase avec l’usage prévu et la classe d’exposition.
Synthèse réglementaire: ce qu’il faut retenir pour un dallage sûr et durable
Le respect de DTU 13.3 et la cohérence des hypothèses structurent toute décision. Concevoir avec un rapport de portées bien identifié, une épaisseur pertinente, des armatures distribuées avec discernement et une exécution soignée garantit la pérennité de l’ouvrage. Les documents techniques servent de repères pédagogiques et ne se substituent pas à la réglementation officielle ni aux études spécifiques des projets.
Pour décider vite et bien, gardez en tête trois axes: support fiable, hypothèses d’actions claires, exécution maîtrisée. Ce triptyque protège votre investissement autant que la sécurité des usagers.
Quelle est la différence entre un dallage et un plancher sur poutrelles-hourdis ?
Le dallage est une dalle continue reposant sur le sol (ou ponctuellement portée) qui répartit les efforts vers la plate-forme. Le plancher poutrelles-hourdis est un système nervuré préfabriqué ou mixte, principalement porteur dans un sens, indépendant du sol. Le choix dépend de l’architecture, des portées et des contraintes de chantier.
Quand faut-il prévoir des joints dans une dalle ?
Toujours en cas de grandes surfaces, de changements de géométrie, près des émergences verticales et pour gérer le retrait. Les joints de retrait se positionnent tous les 20 à 30 fois l’épaisseur environ, ceux d’isolement autour des poteaux et des murs, et des joints de dilatation au-delà des longueurs compatibles avec la dilatation thermique.
Quel béton choisir pour un garage particulier ?
Un béton C25/30 à consistance S3 convient dans la majorité des cas, avec cure soignée et renforcement local en zones de roues. L’h se situe souvent entre 15 et 18 cm, sous réserve d’une étude qui tient compte du sol et des actions d’exploitation.
Comment limiter la fissuration visible ?
Respecter l’enrobage, choisir un pas de barres serré, disposer une armature minimale répartie dans les deux sens, pratiquer une cure efficace et positionner les joints rapidement. Une ventilation adaptée et un séchage progressif des finitions aident également.
